SOLIDWORKS Electrical 3D自动计算电线电缆长度,真香!

[复制链接]
查看: 3779|回复: 1
武汉高顿科技 发表于 2021-5-12 11:22:58
在使用SOLIDWORKS Electrical设计好2D原理图后,
我们已经可以准确的自动生成所需要的
元器件清单和电线清单提供给采购。
但仅制作2D原理图,
无法知道设计中的电线究竟有多长,
以及该如何规划电线路径。
此时电气工程师通常会让工人把
成卷的电缆带到现场,按估算长度来进行裁剪,
这种做法对工人经验依赖性较强,
随意性大且会浪费大量成本。
而如果使用SOLIDWORKS Electrical 3D的话,
在模型中就能快速完成这项工作。


在3D布线开始前,你必须有2D原理图的设计,
但不必完成所有的设计,
因为你可以随时进行设计的更改!

↓ 具体布线过程视频如下 ↓
↓ 图文版操作过程如下 ↓

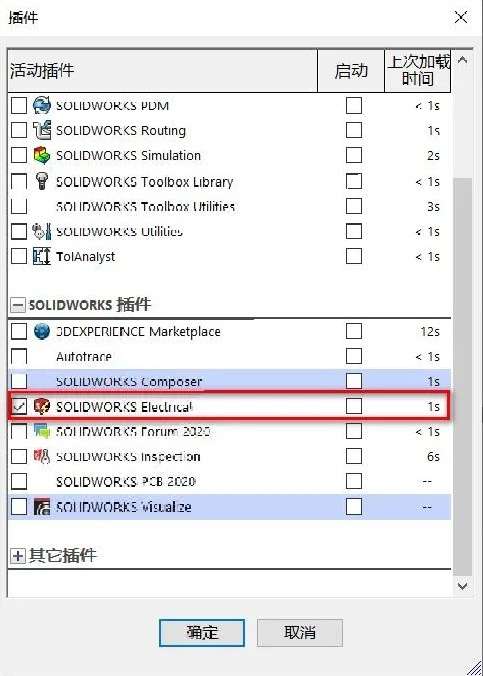

Step 1. 在SOLIDWORKS中打开SOLIDWORKS Electrical 3D的功能插件,如下图所示:

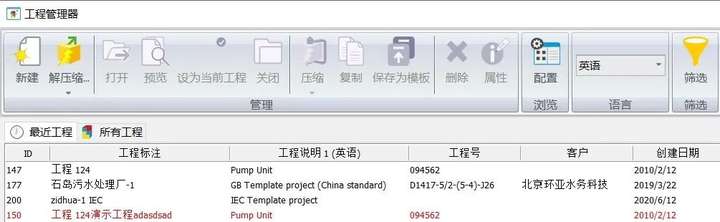

Step 2. 通过工程管理器打开需要编辑的工程。
【备注】 ①如有其他人打开当前工程,会以红色标记工程。

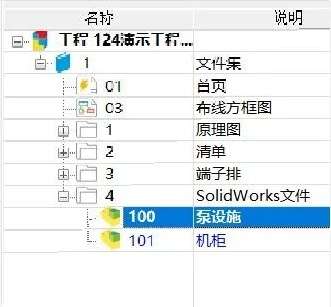

②打开工程后和2D的设计是一样的导航器,然后打开3D模型。

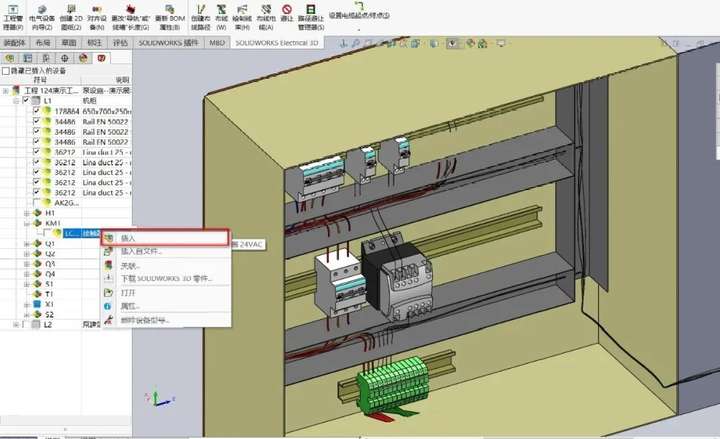

③在开始布线之前,需要插入对应的电气元器件;右键元器件,软件会自动找到对应的元器件模型并匹配到导轨上。
Step 3. 规划布线路径。

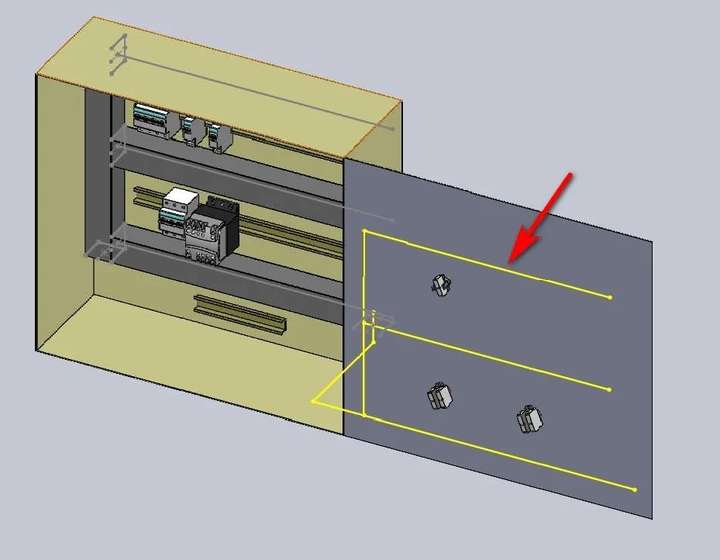

该布线路径就是所有电线会经过的地方,一般用3D草图转化到布线路径,转化成功后默认是黄色显示,如下图所示:
Step 4. 最后只需要单击布线,软件就可以按照2D原理图的设计并根据布线路径自动计算最短路径电线。

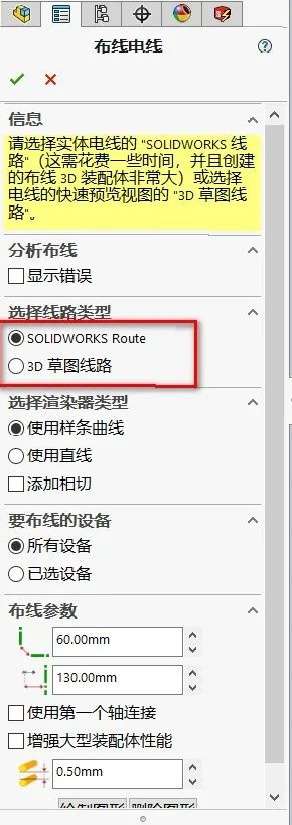

【备注】布线的时候可选择草图布线和实体布线,草图布线会更快,生成的是3D曲线,实体布线所需时间久一点,会在3D曲线上生成实体电线。
Step 5. 完成3D布线后就可以将所有的电线长度更新到2D原理图报表中。
综上来看,
通过SOLIDWORKS Electrical 3D布线
可以精确地模拟我们的产品,
在生产之前就计算出电线长度,
通过自动下线机批量剪线和打号码管,
大大提高生产效率!



本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
passtom206 发表于 2021-7-13 18:04:09
那是必须的,绝对香
