武汉高顿科技 发表于 2020-12-25 17:19:54
本帖最后由 武汉高顿科技 于 2020-12-25 17:26 编辑

日常设计过程中,在绘制如吊车的吊钩这类不规则模型时,我们可以使用SOLIDWORKS扫描特征命令,直接通过草图(路径和轮廓)和引导线绘制三维模型,这样操作起来会更简单、更高效。SOLIDWORKS扫描特征通过将轮廓沿着路径移动形成一个拉伸或切除特征,该特征可以简单也可以复杂。你会用SOLIDWORKS将图片变成三维模型吗?
快来挑战高顿科技《有奖挑战》系列之扫描特征吧!挑战成功,丰厚奖品等着你哦~

挑战题目

如下图所示花瓶,

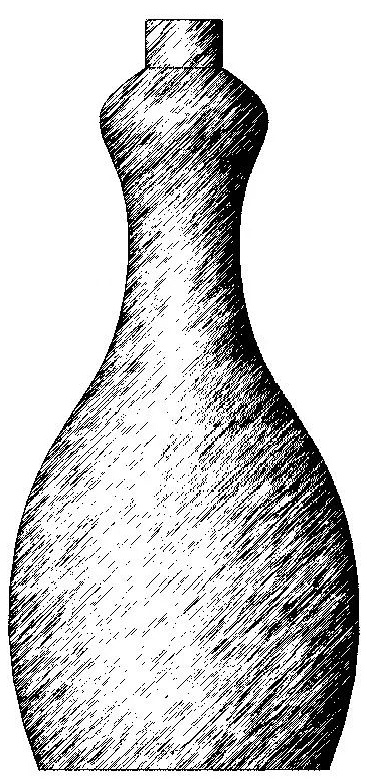

前视图

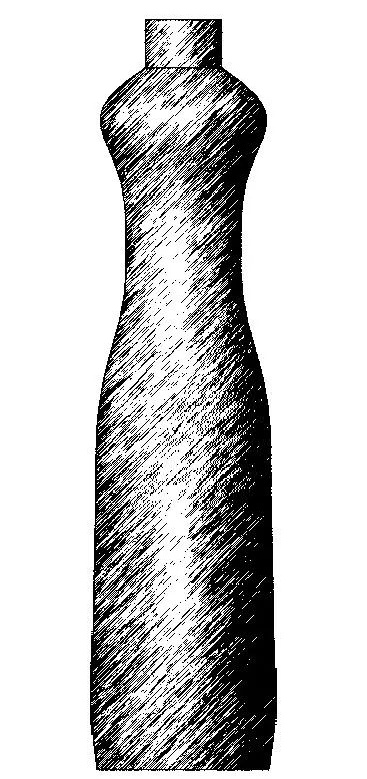

右视图


当我们想通过SOLIDWORKS扫描特征命令绘制图片中花瓶的模型时,只需要简单的几步就能完成。

1.在前视与右视基准面上分别导入草图图片;设置图片高度为230mm。

2.绘制扫描路径。


3.绘制第一条引导线。在前视面上沿图片边缘绘制样条曲线;在引导线端点与扫描路径端点间建立水平关系。

4.绘制第二条引导线。在右视面上沿图片边缘绘制样条曲线;在引导线端点与扫描路径端点间建立水平关系。

5.绘制扫描轮廓。隐藏含有图片的草图,在上视面上绘制一椭圆,在椭圆端点与两引导线添加穿透关系,穿透关系创建完成后,椭圆大小将随路径改变。





6.创建扫描特征。


7.添加瓶颈。在顶部的面添加拉伸特征,高度为10

8.抽壳。瓶颈厚度为2,瓶身厚度为1。





请你来战
通过SOLIDWORKS扫描功能绘制图中所示花瓶模型并为其添加外观;提交添加好外观的“花瓶”模型任意角度的截图。

挑战规则
1.需使用SOLIDWORKS绘制模型。
2.挑战成功就有机会随机获得奖品哦~
3.答案提交截止日期:
2020年12月31日23:00。

快扫描下方二维码
提交你的答案吧~





奖品设置


* 以上奖品机寄发哦!仅限10个名额~
