设计变更时,如何直接在工程图中添加修订信息?

[复制链接]
查看: 134|回复: 1
武汉高顿科技 发表于 2020-8-21 17:17:52
本帖最后由 武汉高顿科技 于 2020-8-21 17:19 编辑
7 g1 H0 F, B! d' I
* s) I+ Z! |: C4 t! m$ V( {) ?2 q; n

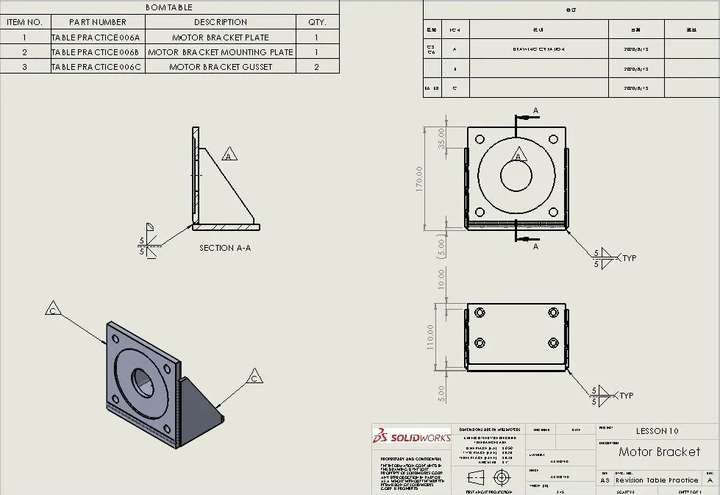

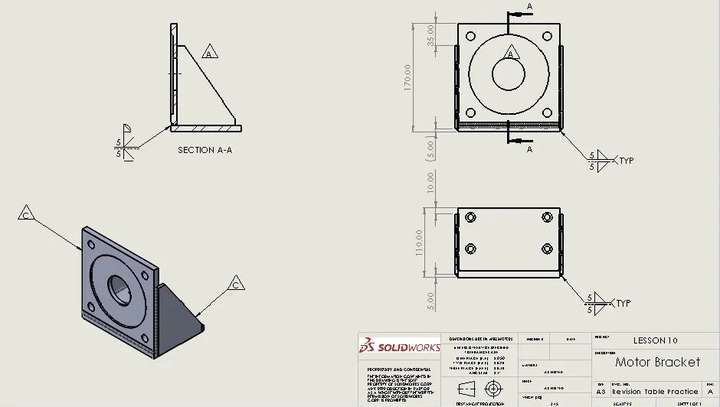

通常制造型企业在进行产品设计变更时,都是通过手动在工程图中添加修订表变更信息来进行流程跟踪的。而SOLIDWORKS PDMSOLIDWORKS修订表已经实现了双向集成功能;这也就意味着,利用PDM可以直接在工程图中添加新的修订信息,通过流程审批后,系统会将审核信息与工程图的修订表信息进行同步更新。
下面我们一起来看看这个功能是如何实现的吧!
↓↓↓↓↓↓↓↓↓
STEP 1 启用修订版表

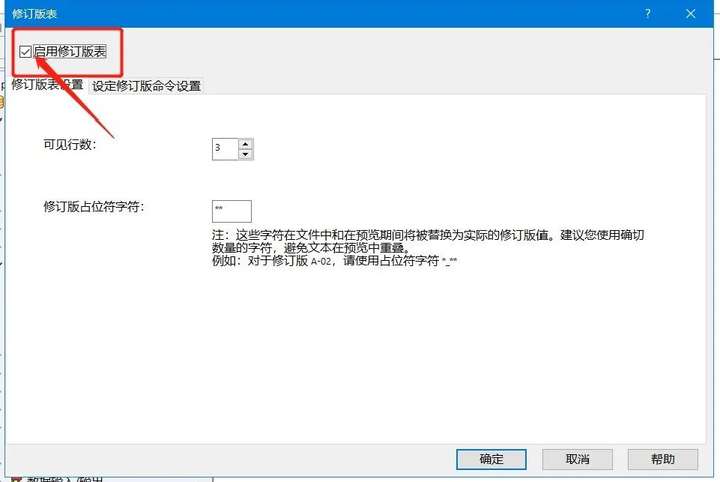

首先,打开PDM管理工具,然后单击修订表。找到启用/禁用表格的复选框,勾选【启用修订版表】。
* 在同一菜单中,可设置需要在修订表中显示多少行。
STEP 2 确定和配置修订工作流程

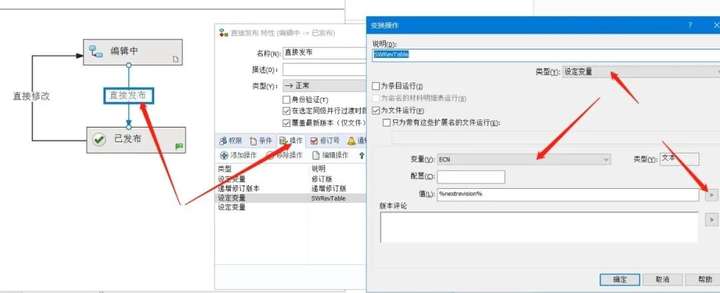

用户须设置工作流过渡操作,以将变量更新为“ SWRevTable”块。要完成此操作,可导航到管理员工具并创建 “变量”。

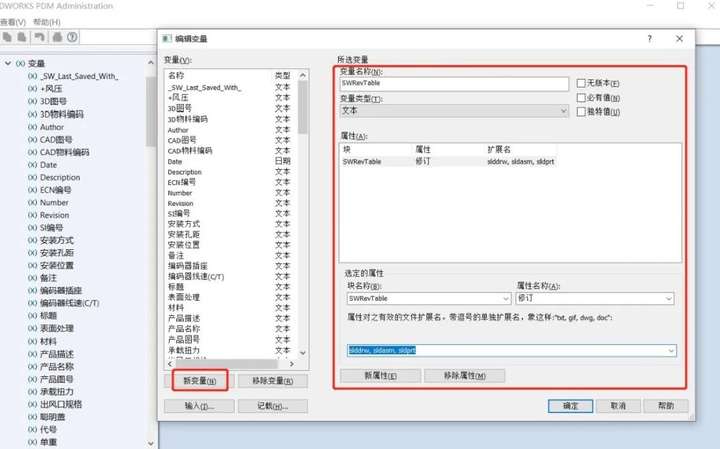

如下图所示菜单中,在“变量”框中键入“ECN”很重要。然后添加值“%nextrevision%”,之后在如下图所示弹出的菜单上选择“ SWRevTable”作为块名称。
STEP 3 PDM修订与工程图修订表集成

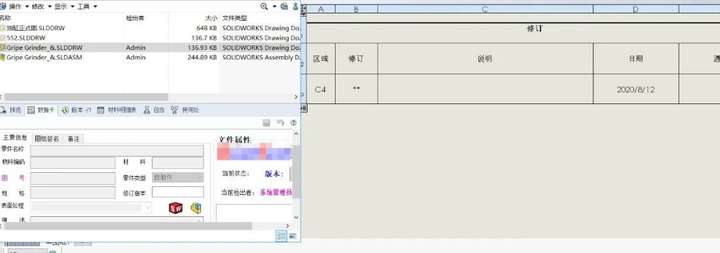

当在工程图中添加新的修订内容时,因为变更尚未通过,所以修订编号和标记都会以*号标识,在修订表中输入修订说明后可以看到日期会自动添加,审批人保留为空。
STEP 4 在工程图修订表中体现整个设计变更流程

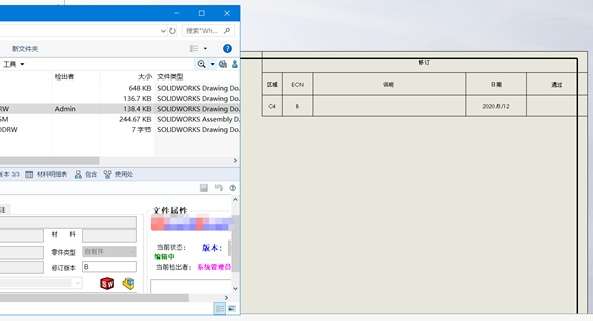

检入此工程图,然后提交审批流程。变更审批通过后我们可以看到修订表已经同步更新了PDM的审批人和修订编号,修订版等信息也已经更新到标题栏中;PDM数据卡中的修订表信息也与工程图保持一致。
此时可以看到PDM修订流程的所有信息,已经集成到SOLIDWORKS工程图中的修订表内。
修订表和PDM的双向通信,将确保设计团队中所有人都能及时获取最新的信息。

/ k) \8 ~, l/ M3 ^, Q& h
8 b0 F, \- B8 x6 E) U0 ^) U# u- m0 L6 G. M' W
tianma 发表于 2020-8-27 20:57:41
谢谢分享
