还在对着图片画二维图?直接用这个方法就能自动生成啦!

[复制链接]
查看: 635|回复: 4
武汉高顿科技 发表于 2020-4-29 11:33:35
又收到老板丢过来的产品图片,要求你三天内照着画完二维图了吗?还在加班加点对着图片画图画到腰酸背痛、脖子疼吗?有想过直接把jepg、png、bmp的光栅图像转化为CAD矢量图吗?
试试用DraftSight Premium新增功能——图像跟踪器[命令:TRACEIMAGE]只需三个步骤!就能轻轻松松将图片转成CAD,一起来看看具体是如何操作的吧~
【1、一键导入】

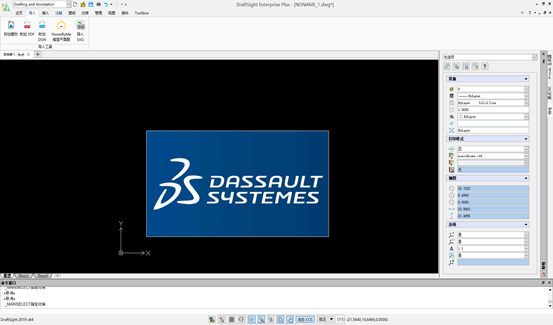

在操作空间中导入想生成矢量图的图像,一般图像追踪器的主要用例和工作流程聚焦于非手绘建筑平面图、徽标和带曲线的简单图像。如下图所示:
【2、轻松调整】

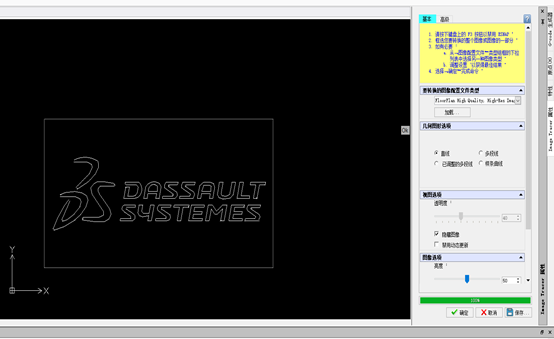

在命令窗口输入TRACEIMAGE或在插件工具中选择Image Tracer,框选图像,在命令窗口中调整图像,类型为Logo,选择检测选项为边线、视图隐藏图像等。
【3、快速生成】

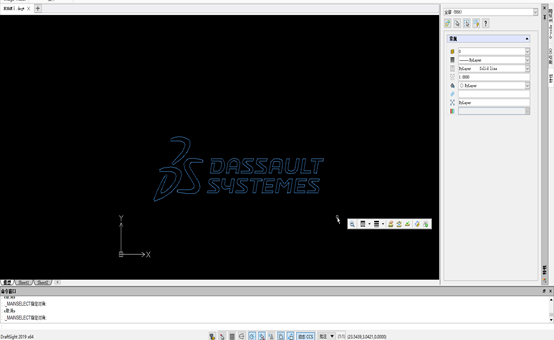

生成高清的矢量化线实体。
值得注意的是Image Tracer最适合分辨率最低为300 DPI(每英寸点数)的高分辨率图像。

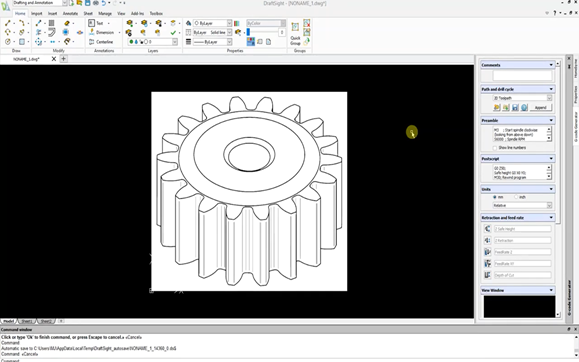

同理,我们接下来还可以对其他图像进行处理,当选择如下图的零件图像时,我们将图形类型调整为中等质量和低分辨率图像,根据零件的形状进行几何图形的调整和微调默认值。
o 系统提供了带有预设值的图像轮廓类型,可供在跟踪图像时选择。

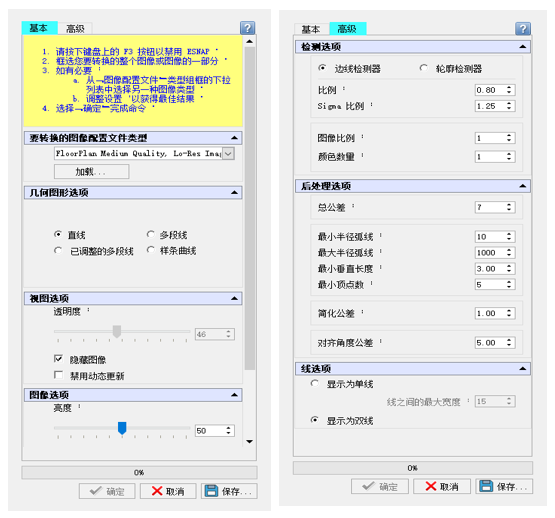

o 高级设置允许调整和微调默认值,以获得更好的转换质量和结果。
还可以保存自定义设置,以便对类似的图像类型重复使用。

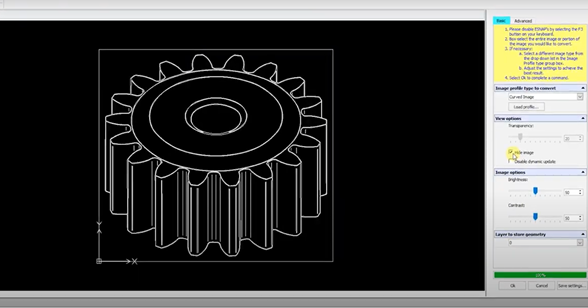

根据我们的要求,对该零件的图像调整,转化为矢量化线实体图后就会变成如下图显示:
