武汉高顿科技 发表于 2020-3-25 14:12:14
当设计装配体文件时,我们通常需要用到SOLIDWORKS干涉检查、零部件等功能进行配合,若需查看装配体整体构造,则要使用“爆炸视图”这一功能。但SOLIDWORKS直接生成的爆炸视图,只能在SOLIDWORKS内查看和使用,或导出为视频(MP4、AVI等格式),不太便利。

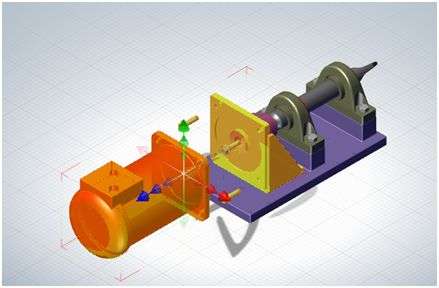

今天给大家介绍一种既可动画亦可图解的新模块使用技巧,——SOLIDWORKS composer爆炸视图。只需简单5个步骤,即可轻松制作爆炸视图,生成技术图解。
STEP 1:

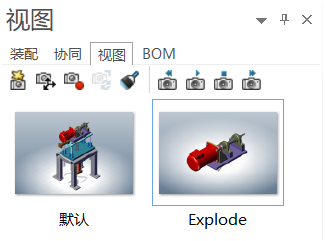

导入模型之后,在视图工具栏中创建相应视图。
备注:视图用以记录模型状态,防止出错;且在后续可快速创建动画关键帧。
STEP 2:

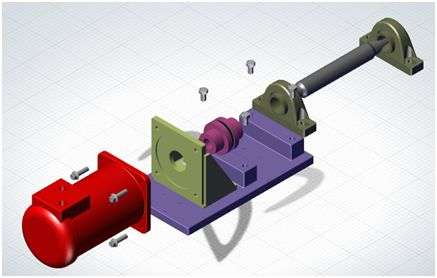

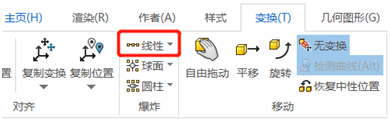

选择需要爆炸的零部件,在“变换”→“爆炸”→“线性爆炸 ”,进行爆炸视图的制作。还可使用同样的方法,对某些零部件进行细节上的调整。
备注:完成这一步之后,建议进行视图的添加或更新。
STEP 3:

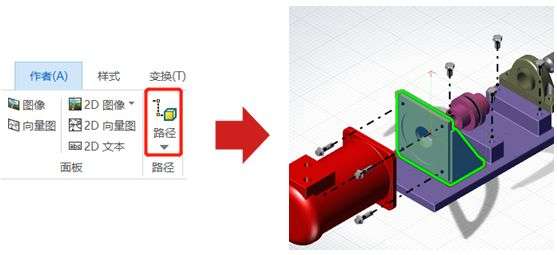

为让他人清楚了解到零部件的安装位置,“爆炸直线”必不可少,直接将需要加“爆炸直线”的零部件(此处以螺栓为例)选中,随后选择“作者”→“路径”→“创建中性元素的关联路径”。
STEP 4:

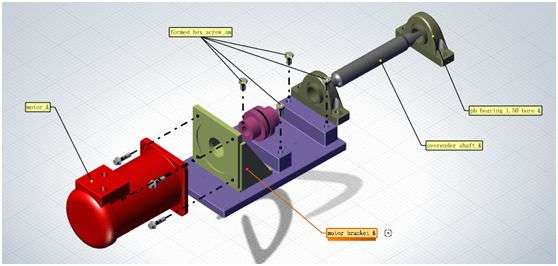

点击“作者”→“标签”,为每个零部件添加说明文字,有必要还可以在装配体下方附加文字注解。
备注:标签中的文字可以手动修改,不修改则以零部件名称显示。

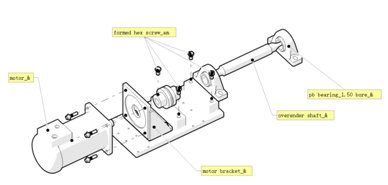

STEP 5:最后在“工作间”→“技术图解”,将制作的爆炸视图生成出来即可。
还有更多技术方面的问题?加入高顿科技技术交流群和技术大牛一起沟通交流!
; `# u  u- p! M
' P3 ]3 N. V7 m3 }4 c. K
▲ 长按识别上方二维码,加小编微信,邀请你进群!*添加好友时记得备注“论坛进群”哦~
% r+ M6 I: e8 F1 j
. {6 A9 Z) l* S; P% Y" m) r
& p5 d+ k$ J7 H% Q# s8 J
: {& K$ L/ n: L% p, u! p! f
楼主  武汉高顿科技 发表于 2020-4-10 09:47:35
hoomean 发表于 2020-3-26 11:31
1 ?- ?0 c5 }9 y. O, E$ _# ~请教一下,这个和装配图下直接爆炸有什么区别呢
7 o- H: U9 D3 W& |) `
首先,Composer做爆炸视图比SW更加简单,功能更全面(可以同时添加注解和BOM等),其次SW所做的爆炸视图只能在导出为视频格式,而Composser除了视频格式还能直接生成技术图解等。
: Y5 I& d: J8 Z5 t* ?/ P
回复 支持 1 反对 0

使用道具 举报

hoomean 发表于 2020-3-26 11:31:36
请教一下,这个和装配图下直接爆炸有什么区别呢
hoomean 发表于 2020-5-6 17:20:34
武汉高顿科技 发表于 2020-4-10 09:47
) @8 N8 K8 V) h0 F$ X+ z首先,Composer做爆炸视图比SW更加简单,功能更全面(可以同时添加注解和BOM等),其次SW所做的爆炸视图 ...
8 i0 H) V0 V1 N, G' ~1 v
学习了
9 q% a6 w7 W" d
mystictaki 发表于 2020-5-7 17:23:10
不错
