SOLIDWORKS PDM实施过程中的标准件规范

[复制链接]
查看: 969|回复: 16
香港智诚科技 发表于 2019-12-9 18:04:19

从标准来看可以分为国际标准件,企业标准件。企业标准件可以分为企业内部标准件以及供应商标准的标准件(外购件)。

SOLIDWORKS.com.cn/portal.php?mod=list&catid=70" target="_blank" class="relatedlink">PDM标准件具有规范化高,在研发设计中重用高的特点,标准件的结构、尺寸、画法、标记等各个方面已经完全标准化,并由专业厂生产的常用的零(部)件,如螺纹件、键、销、滚动轴承等等。 广义包括标准化的紧固件、连结件、传动件、密封件、液压元件、气动元件、轴承、弹簧等机械零件。

因此,管控标准件在设计管理中是非常重要的一部分,SOLIDWORKS PDM实施中需要将其作为管理规划的一部分,笔者在实施过程中总结了如下的经验供实施参考。

1.1.  建模规范

  ?! t/ `  V& [8 M8 O* T6 W

1.1.1.  零件简化

¨  为了提升零部件在装配体时性能,所以有以下几点的零件建模规范:

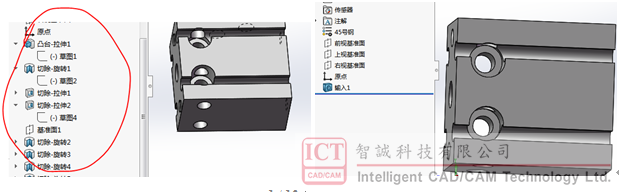

u  内部无需表现特征:可将该标准件另存为x_t格式,然后打开保存为sldprt格式即可,如下图


+ P# Z& t5 }* e2 A$ f7 G3 ]

u  外型上不影响装配与使用的小细节:如下图滚珠轴承的滚珠不影响与使用的可用拉伸代替



u  表面沉头螺丝外形:

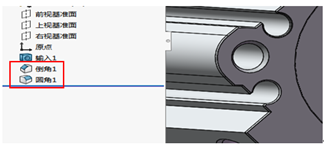

u  细节圆角和倒角:如下图所示倒角1和 圆角1均可去除掉


* c( ?$ ]9 h. ?. I6 P. n$ c

u  使用SOLIDWORKS  Defeature 功能进行简化:针对复杂模型,如气缸、电机、电动滑台等减小模型大小可另存为其他格式在SOLIDWORKS中打开并保存。

7 C: l) r8 E/ ?: ?# N
5 s1 ?7 K( H7 q2 S2 d9 w6 }; ~: e

1.1.2.  零件配合参考

¨  为了方便快速进行装配: 用户可以创建配合参考

¨  配合参考:可以预定义零部件的装配基准(平面、圆柱面、边线等),当零部件从库中拖到装配体中时,零部件会根据鼠标靠近的配合位置识别之前预定义的基准进行自动配合,从而提高装配效率。

u  单击【插入】—【参考几何体】—【配合参考】

u  点选第一配合参考面,再点选第二配合参考面,最后点击【确定】即可,如下图

游客,如果您要查看本帖隐藏内容请回复

! F3 S( h: S/ z( }7 G

1.4.  流程审核过程

¨  标准件的审核节点与职责一般为:

流程节点

节点责任人

节点职责

设计

工程师

标准件选型,3D模型收集与处理,指定属性填写与相关资料收集与编辑

审核

高工

对规格型号、3D图档与属性正确性的审核

标准化

产品数据工程师

相关图档与属性资料的规范性的审核,料号申请

批准

经理

批准申请

1 E) i. I0 k6 d
智诚科技ICT_SolidWorks一级代理商:www.ict.com.cn
zj1351676 发表于 2019-12-12 13:38:39
看看大师怎么操作
" Z1 |' w. @) f$ ^/ x/ |3 l0 c5 s* ]9 k
prod 发表于 2019-12-13 14:03:06
thanks!.............8 @( V) o' X; [( ^
回复

使用道具 举报

smartfx 发表于 2019-12-30 10:35:37
学无止境,标准件都这么多规范
流年HUGO 发表于 2020-1-10 00:20:50
向大师学习下,谢谢啦!!
sldworks 发表于 2020-1-30 14:07:45
谢谢分享0 o. L, i* B& J
回复

使用道具 举报

qs_xiao 发表于 2020-2-14 09:40:38
学习学习!
回复

使用道具 举报

qs_xiao 发表于 2020-2-14 10:17:30
回复

使用道具 举报

tianma 发表于 2020-2-15 21:37:54
好资料,谢谢分享
http://fans.SolidWorks.com.cn/blog/?387
peng188 发表于 2020-2-22 17:07:07
不错的分享& d7 ~4 d- k' X- m) p! U2 W
